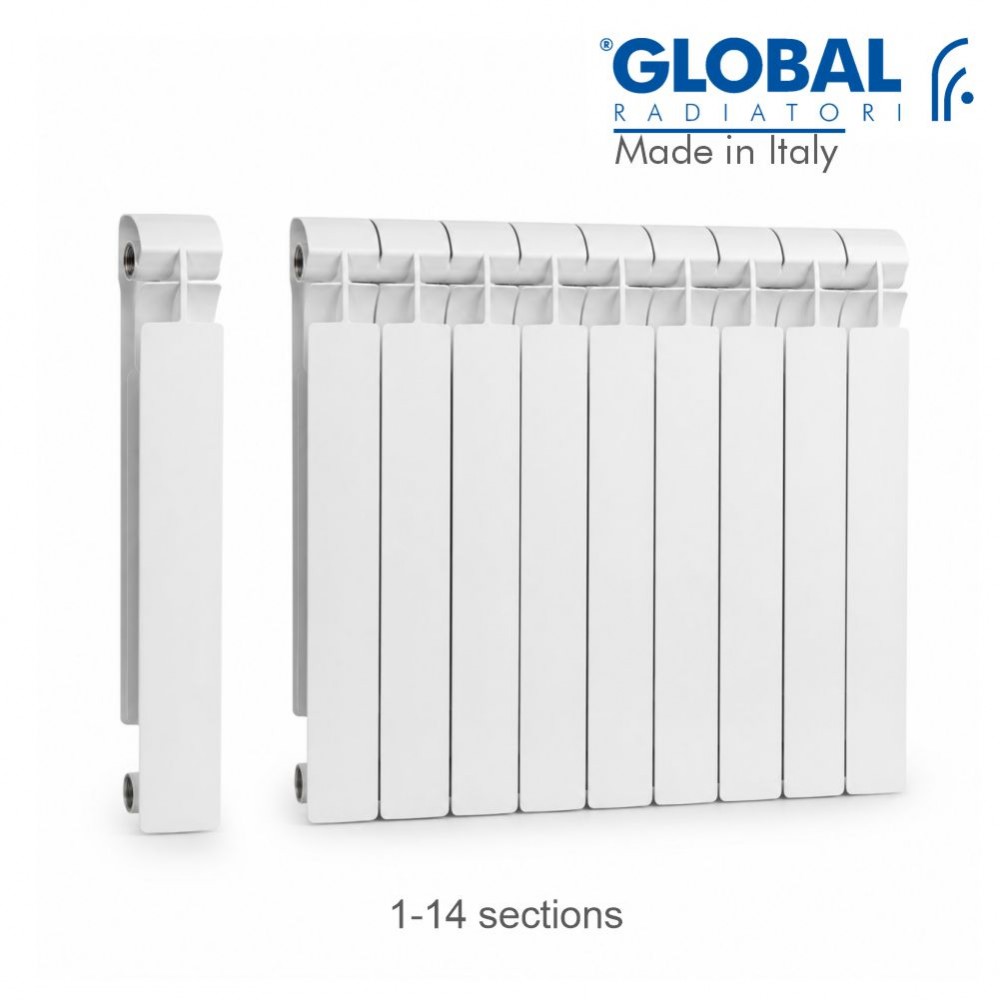

Global Style Plus 500 bimetallradiaator on mõeldud kuumaveeküttesüsteemidele soojuskandja temperatuuriga kuni 110°C. Mudel on ette nähtud töörõhule kuni 35bar ning seda saab kasutada süsteemides, kus torustik on valmistatud rauast, vasest või termoplastsetest materjalidest.

Radiaatori konstruktsioon ühendab terasest siseosa ja alumiiniumist välispinna. Terassüdamik võimaldab radiaatorit kasutada kõrge töörõhuga süsteemides, alumiiniumist välisosa ja suurendatud kiirguspind tagavad soojusvõimsuse 114W sektsiooni kohta ΔT 50°C juures vastavalt standardile EN 442 ja 185W ΔT 70°C juures.

Style Plus 500 telgede vahe on 500mm, kogukõrgus 575mm, sügavus 95mm ja ühe sektsiooni pikkus 80mm. Radiaator koosneb eraldi sektsioonidest, mis võimaldab valida kogupikkuse vastavalt ruumi nõutavale soojusvõimsusele. Ühendus — 1”.

Radiaatori pind läbib kahekordse värvimise: esmalt anaforeesmeetodil vannis, seejärel epoksüpolüesterpulbritega. Standardvärv — valge RAL 9010;

Style Plus radiaatoreid saab paigaldada tavaliste ja kondensatsioonikateldega süsteemidesse, mis töötavad metaani, kütteõli, puidu või pelletitega, samuti soojuspumpadega. Võimalik on töö nii tavalistes kui ka madalatemperatuurilistes küttesüsteemides.



Tehnilised andmed

Tüüp: bimetall-sektsioonradiaator

Kaubamärk: Global

Mudel: Style Plus 500

Materjalid: teras, alumiinium

Kogukõrgus: 575mm

Ühe sektsiooni pikkus: 80mm

Sügavus: 95mm

Telgede vahe: 500mm

Ühendus: 1”

Tühja sektsiooni kaal: umbes 1.94kg

Veemaht sektsioonis: 0.19l

Soojusvõimsus ΔT 50°C EN 442: 114W / 98kcal/h

Soojusvõimsus ΔT 70°C: 185W / 160kcal/h

Soojusvõimsus ΔT 20°C: 34W

Soojusvõimsus ΔT 25°C: 45W

Soojusvõimsus ΔT 30°C: 58W

Soojusvõimsus ΔT 35°C: 71W

Soojusvõimsus ΔT 40°C: 85W

Soojusvõimsus ΔT 45°C: 99W

Soojusvõimsus ΔT 55°C: 129W

Soojusvõimsus ΔT 60°C: 145W

Koefitsient Km: 0.62795

Astendaja n: 1.32920

Võimsuse arvutamise valem muu ΔT korral: P = Km × ΔTⁿ

Töökeskkond: kuum vesi ja aur

Maksimaalne soojuskandja temperatuur: 110°C

Töörõhk: kuni 35bar

Katserõhk: 52.5bar

Lõhkemisrõhk: üle 100bar

Rõhukontroll: 100% radiaatoritest läbivad kontrolli

Ühilduvad torud: raud, vask, termoplastsed materjalid

Standardvärv: valge RAL 9010

Soojusvõimsuse ΔT 50°C sertifitseerimine: katsed vastavalt UNI EN 442, Milano Polütehniline Ülikool

Ettevõtte sertifitseerimine: ISO 9001; ISO 14001

Paigaldus: kvalifitseeritud personali poolt, vastavalt kehtivatele normidele ja tehnilisele dokumentatsioonile

Minimaalne kaugus seinast: 3cm

Minimaalne kaugus põrandast: 10cm

Minimaalne kaugus riiulist või aknalauast: 10cm

Sektsioonide kokkupanek: kasutada originaalnippeleid ja tihendeid

Soovitatav pingutusmoment radiaatorite ühendamisel: 170/180 N/m

Soovitatav pingutusmoment korkidele ja üleminekutele: 60/70 N/m

Õhutusventiil: igale radiaatorile tuleb paigaldada automaatne või käsitsi õhutusventiil

Radiaatori eemaldamine kontuurist: igale radiaatorile on vajalik automaatne õhutusventiil

Vee kvaliteet: pH eelistatavalt 7-9.5

Inhibiitor: passiiviv inhibiitor Cillit-HS 23 Al tüüpi või samaväärne, 1l 200l süsteemivee kohta

Vee kiirus süsteemis: mitte üle 2m/s

Kasutustingimused: pärast paigaldamist ja süsteemi käivitamist ei tohi ruumitemperatuur langeda alla 0°C

Kasutuspiirangud: mitte kasutada vett, millel on küttesüsteemi metallide suhtes korrodeerivad omadused

Niiskuspiirangud: radiaatoreid ei tohi hoida ega paigaldada väga niisketesse ruumidesse, duširuumidesse, saunadesse, Türgi saunadesse ega basseinide lähedusse

Kasutamise piirangud: mitte asetada radiaatorile raskeid esemeid; mitte kasutada pingina, toena, redelina ega mööblitoena

Pinnapuhastus: puhastada vee ja neutraalsete puhastusvahenditega külmal radiaatoril

Keelatud puhastus: abrasiivsed, keemiliselt korrodeerivad ja agressiivsed vahendid

Garantii: 10 aastat alates tootmiskuupäevast, mis on märgitud iga sektsiooni küljele

Garantiitingimused: kehtib professionaalse paigalduse, korrektse ühendamise ning paigaldus-, kasutus- ja hooldusjuhiste järgimise korral

Garantii kaotamise alused: korrodeeriv vesi; vee külmumine radiaatori sees; paigaldus-, kasutus- või hooldustingimuste rikkumine



 NB: Komplektis ei ole kinnitusklambreid ega ühenduskomplekte, need tuleb osta eraldi
